Effiziente Potentialverteilung mit WAGO auf engem Bauraum
Stromverteilungen sind ein fester Bestandteil jeder Elektroinstallation, Maschine und Anlage. Mit den neuen Verteilerklemmen TOPJOB® S von WAGO lassen sich Potentialverteilungen jetzt extrem kompakt, effizient und mit nur einer Klemme umsetzen.
Die kleinere, gerade einmal 9 mm breite Verteilerklemme mit integrierter Abschlussplatte (Artikel-Nr. 2206-8031), erlaubt eine Einspeisung bis zu einem Nennquerschnitt von 6 mm² (max. 10 mm² ohne Aderendhülse) und hat insgesamt 6 Abgänge à 1,5 mm² (max. 2,5 mm² ohne Aderendhülse). Sie bietet damit z. B. die ideale Ergänzung für Netzgeräte und elektronische Sicherungen.

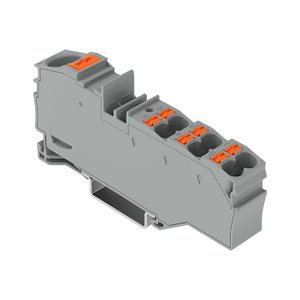

Die größere Verteilerklemme (Artikel-Nr. 2216-8031) mit einer Breite von 12,8 mm inkl. integrierter Abschlussplatte ermöglicht die Einspeisung bis zu einem Nennquerschnitt von 16 mm² (max. 25 mm² für feindrähtige Leiter ohne Aderendhülse) und die Verteilung auf 6 Anschlüsse à 4 mm² (max. 6 mm² ohne Aderendhülse).
Jede Klemmstelle ist dabei bereits mit eingespritzter Kennzeichnung der Leitereinführung versehen, was die Forderung vieler CAE-Systeme an Verteilerklemmen erfüllt.

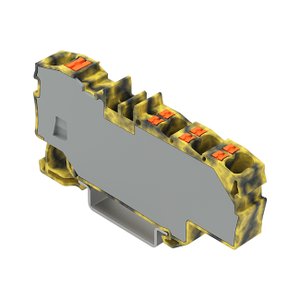

Zur leichteren Potentialzuordnung gibt es die Klemmen in den Farben Grau, Dunkelgrau-Gelb, Orange, Rot, Blau, Schwarz, Gelb und Lichtgrau.
Die Verteilerklemmen fügen sich als Erweiterung in das bestehende Programm TOPJOB® S ein und sind mit weiteren Produkten der Reihe TOPJOB® S kompatibel, wie z. B. den Brückern, den Reihenklemmen oder dem schnellen Beschriftungsstreifen. Die Klemmen werden auf einer Tragschiene 35 montiert und erlauben den Anschluss mit Push-in-Technik – wahlweise mit Drücker oder Betätigungsöffnung.
Zum Einsatz kommen die Verteilerklemmen vor allem in Anwendungen, in denen auf kleinstem Raum viele Signale angeschlossen werden müssen, wie in der Fertigungsindustrie, im Marine-, Offshore-Bereich, in der Bahntechnik, in der Gebäudetechnik und der Prozessindustrie.
Ihre Vorteile:
Platzsparend dank kompakter Bauform
CAE-kompatible Klemmstellenbeschriftung

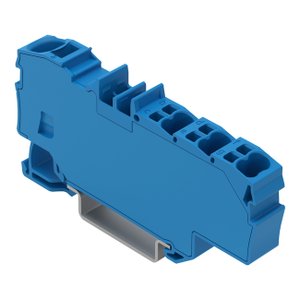

Artikel-Nr. 2206-803x mit Drücker / Artikel-Nr. 2006-803x mit Betätigungsöffnung
Leiterquerschnitt 1 x 6 (10) mm² + 6 x 1,5 (2,5) mm²
Potentialverteilung von bis zu 41 (57) A und 800 V

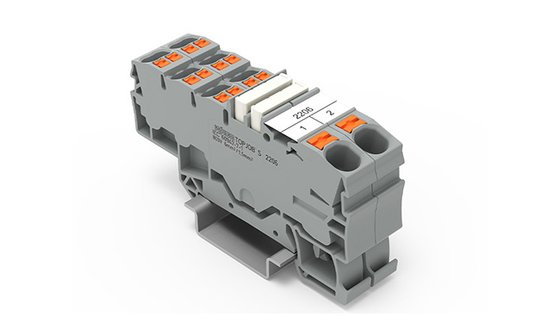

NEU! Als perfekte Ergänzung können auch die neuen 5-Leiter-Durchgangsklemmen (Artikel-Nr. 2201-150x mit Drücker / Artikel-Nr. 2001-150x mit Betätigungsöffnung)
mit Brückern der Serie 2001 angebunden werden und erweitern die Verteilung um weitere Klemmpunkte auf kleinem Raum!Artikel-Nr. 2216-803x mit Drücker / Artikel-Nr. 2216-803x mit Betätigungsöffnung
Leiterquerschnitt 1 x 16 (25 f) mm² + 6 x 4 (6) mm²
Potentialverteilung von bis zu 76 (90) A und 800 V
