Warmschrumpfkabelgarnituren von TE
Mit dem umfangreichen Portfolio an Kabelgarnituren ist es möglich auf verschiedenste Anforderungen in der Verbindungstechnik zu reagieren. Dem aktuellen Katalog von TE im Bereich der Warmschrumpfkabelgarnituren für Mittelspannungskabel können sie die entsprechenden Produkte entnehmen. Die KRÜGER-Werke GmbH, als autorisierter Distributor für TE, liefert ihnen die Produkte schnell und unkompliziert direkt auf die Baustelle.
Unser Produkt des Monats:

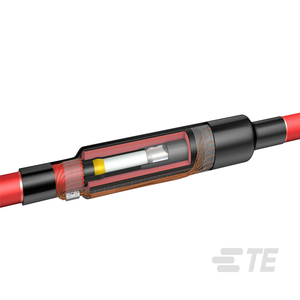

MXSU
Verbindungsmuffe für geschirmte Einleiter-Kunststoffkabel inkl. Schraubverbindern für –6/10 (12) kV bis 18/30 (36) kV.
Aufbau:
Die vorbereiteten Kabelenden werden vor der Verbindung mit feldsteuerndem Band und kurzen Feldsteuerungsschläuchen behandelt. Nach Verbindung der Kabel mit dem zentrischen Mehrbereichs-Schraubverbinder wird dieser mit einem schwarzen feldglättenden Mastik elektrisch und mechanisch geglättet. Die Isolierung und die äußere Feldbegrenzung wird durch den Isolierkörper hergestellt. Der weitere Aufbau ist analog der bekannten SXSU, wo bei zur Verbindung des Kupferdrahtschirms ebenfalls ein Schraubverbinder in der Garnitur enthalten ist.
Schraubverbinder:
Abdeckung eines breiten Querschnittsbereichs von 25 – 1000 mm 2 für Aluminium- und Kupferleiter
Abreißschrauben mit definiertem Drehmoment für eine sichere und zuverlässige Montage
Einlageschalen zur Zentrierung und parallelen Leiterführung sind für kleine Querschnittsbereiche vorgesehen
Korrosionsschutz durch verzinnte und gefettete Kontaktfläche
Presswerkzeuge und eine damit verbundene Wartung nicht erforderlich
Geringere Baulänge auch bei großem Querschnitt
Prüfung gemäß IEC 61238
Verbesserte Zugfestigkeit durch speziellen Kontaktring am Schraubenfuß
Kabel
Die hier beschriebenen Muffen dienen zum Einsatz an kunststoffisolierten, geschirmten 12 kV bis 36 kV Einleiterkabeln mit PVC- oder PE-Außenmantel nach VDE 0271, VDE 0273 und VDE 0276-620 wie z.B. N(A)YSY, N(A)2YSY, N(A)2XSY, N(A)2XS(F)2Y oder TGL 200-1750/08. Anwendungen für N(A)2YHCaY, N(A)2YHCuY, N(A)2YHCa2Y, N(A)2YHCu2Y auf Anfrage.
Weiter Informationen finden Sie in unserem Katalog “VERBINDUNGSLÖSUNGEN - FÜR ENERGIETECHNISCHE UND INDUSTRIELLE ANWENDUNGEN”.
